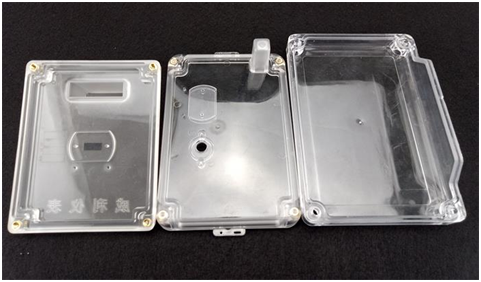

注(zhu)塑(su)加工時透明塑(su)料由(you)于(yu)透光(guang)率要(yao)高(gao)，必然要(yao)求(qiu)塑(su)料制品(pin)表面質(zhi)量要(yao)求(qiu)嚴(yan)格，不能有任(ren)何斑紋、氣(qi)孔、泛白。霧暈、黑點、變(bian)色(se)、光(guang)澤不佳等缺陷，因而在(zai)整個注(zhu)塑(su)過程對(dui)原料、設(she)備。模具(ju)、甚至產品(pin)的(de)設(she)計，都要(yao)十(shi)分注(zhu)意和提出嚴(yan)格甚至特殊(shu)的(de)要(yao)求(qiu)。

其次由于透明塑料多(duo)為熔點高、流動性差，因此為保 證產(chan)(chan)品的表面(mian)質(zhi)量，往(wang)往(wang)要在(zai)機高溫度、注(zhu)射壓力、注(zhu)射速度等工藝參數作(zuo)細微調整，使注(zhu)塑料時既能充滿(man)模，又不會產(chan)(chan)生內應力而引起(qi)產(chan)(chan)品變(bian)形(xing)和開裂。因此從原(yuan)料準備(bei)(bei)，對設備(bei)(bei)和模具要求、注(zhu)塑工藝和產(chan)(chan)品的原(yuan)料處理(li)幾方面(mian)都(dou)要進行嚴(yan)格的操作(zuo)。

一、料(liao)的準備與干燥由于在塑料(liao)中含有(you)任何一點雜(za)質(zhi)，都可能影響產(chan)品的透明(ming)度，因此(ci)和儲存、運輸。加(jia)料(liao)過程中，必須(xu)注意(yi)密封(feng)，保 證原料(liao)干凈。特別是原料(liao)中含有(you)水(shui)分，加(jia)熱后會(hui)引起原料(liao)變(bian)質(zhi)，所以一定要干燥，并在注塑時(shi)，加(jia)料(liao)必須(xu)使用干燥料(liao)斗。

還要(yao)注意一點的是(shi)干(gan)燥(zao)過程(cheng)中，輸入(ru)的空氣應(ying)經(jing)過濾(lv)、除濕，以便保 證不會污(wu)染(ran)原料。其干(gan)燥(zao)工藝(yi)如，透明塑料的干(gan)燥(zao)工藝(yi)：材料工藝(yi)干(gan)燥(zao)溫度(℃)干(gan)燥(zao)時(shi)間(jian)(h)料層厚(hou)度(mm)備(bei)注pmma70～802～430～40pc120～130>6<30采(cai)用(yong)熱風循環干(gan)燥(zao)pet140～1803～4采(cai)用(yong)連續干(gan)燥(zao)加料裝置為(wei)佳

二、機筒、螺桿(gan)(gan)及其(qi)附(fu)件(jian)的清(qing)潔為防止原(yuan)料污染和在(zai)螺桿(gan)(gan)及附(fu)件(jian)凹陷(xian)處存(cun)有舊料或雜(za)質(zhi)(zhi)，特(te)別熱穩(wen)定(ding)性差的樹脂存(cun)在(zai)，因此在(zai)使用前、停機后都應用螺桿(gan)(gan)清(qing)洗(xi)(xi)劑清(qing)洗(xi)(xi)干凈各件(jian)，使其(qi)不得粘有雜(za)質(zhi)(zhi)，當(dang)沒有螺桿(gan)(gan)清(qing)洗(xi)(xi)劑時，可(ke)用pe、ps等樹脂清(qing)洗(xi)(xi)螺桿(gan)(gan)。

當臨時(shi)停機時(shi)，為防止原料在高溫下停留時(shi)間長，引起解降，應將(jiang)干燥機和機筒溫度降低，如pc、pmma等(deng)機筒溫度都要降至160℃以下。(料斗溫度對于pc應降至100℃以下)

三、在(zai)模具設(she)計(ji)上應注意的(de)問(wen)題(包括產品(pin)的(de)設(she)計(ji))為(wei)了防止出現回流動不暢，或冷卻不均造成塑(su)料成型不良，產生表面缺陷和變質，一般在(zai)模具設(she)計(ji)時，應注意以下幾點(dian)。

a=壁厚應(ying)盡量均勻一致，脫模斜度要足夠大;

b=過(guo)渡(du)部(bu)分應逐步。圓滑過(guo)渡(du)，防止有尖角。銳邊產(chan)生，特別是pc產(chan)品一定不要有缺(que)口;

c=澆口。流道盡可能寬大、粗短，且應(ying)根據收(shou)縮(suo)冷凝過程設(she)置澆口位置，必要時(shi)應(ying)加冷料井(jing);

d=模具(ju)表面應光潔，粗糙度低(di)(建議低(di)于0.8);

e=排(pai)氣孔。槽必(bi)須(xu)足夠(gou)，以及時排(pai)出(chu)空氣和熔體(ti)中的氣體(ti);

f=除(chu)pet外，壁厚不(bu)要太(tai)薄，一般不(bu)得小于(yu)lmm。
